GMI-46B

TRIODE

The GMI-46B triode is used for pulse power switching in pulse modulators in RF equipment

GENERAL
Cathode: indirectly heated, oxide-coated.
Envelope: metal-caramic.
Cooling: forced air.
Height: at most 160 mm.
Diameter: at most 122 mm.
Mass: at most 3 kg

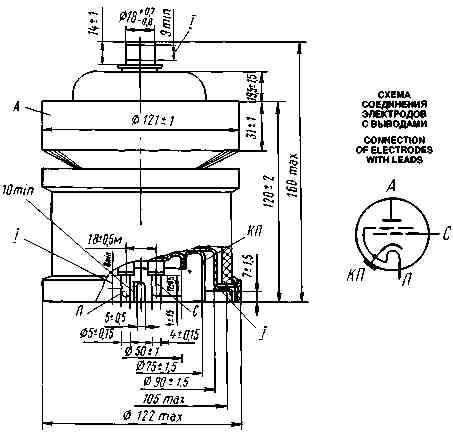

A - anode; P - heater; C -grid; KP - cathode and heater; I - contact surfaces

OPERATING ENVIRONMENTAL CONDITIONS
Vibration loads:
frequencies, Hz 1-200
acceleration, m/s² 98
Multiple impacts with acceleration, m/s² 392
Single impacts with acceleration, m/s² 1,470
Ambient temperature, °C -60to+85
Relative humidity at +35 °C, % 98

BASIC DATA
Electrical Parameters
Heater voltage (AC or DC), V 26
Heater current, A 7.6-8.4
Anode voltage (residual), kV 3.5
Grid voltage, V -200
Peak excess grid voltage, V 1,150
Negative cutoff voltage, V, at most 200
Peak anode current, A, at least 50
Peak grid current, A, at most 7.5
Interelectrode capacitance, pF:
input, at most 210
output, at most 30
transfer, at most 3

Limit Operating Values
Heater voltage (AC or DC), V 24.7-27.3
Anode voltage, kV 30
Negative grid voltage, absolute value, V 300
Peak excess grid voltage, V 1,500
Peak cathode current, A:
at 1/duty factor at least 500 55
at 1/duty factor at least 1,000 77
Dissipation, W:
anode 1,000
grid 60
Maximum pulse duration at peak cathode current at most 77 A, µs 50
Minimum warm up time, s 300
Envelope temperature at hottest point, °C 150

Averaged Characteristic Curves Showing Negative:
Uf = 26V;
_____ cutoff voltage (Ug cutoff);
_ _ _ recommended bias voltage (Ugb)

Averaged Characteristic Curves:
Uf = 26V; negative grid voltage -200V;
_____ anode;
_ _ _ grid-anode
